門禁電鎖的種類及其各自的特性

2013-05-27 14:30 作者：ly 瀏覽量：

門禁用的電鎖的種類及其各自的特性

門禁常用的電鎖有：電插鎖，磁力鎖，電鎖口，電控鎖等。（按使用普及率排序）

電插鎖：

有的人也叫他“陽極鎖”，其實他只是“陽極鎖”的一種，即 停電開門的電鎖。因為按照消防要求，火災時，大樓會自動切斷電源，電鎖應該打開，方便人員逃生，所以大部分電鎖是斷電開門的（it外包）。

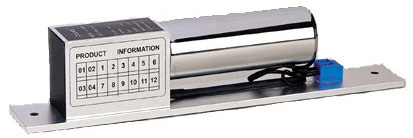

  二線電插鎖

電插鎖看電線分為 兩線電插鎖，四線電插鎖，五線電插鎖，八線電插鎖。

兩線電插鎖：

有兩條電線，紅色和黑色，紅色接電源+12VDC 黑色接GND。斷開任何一根線，鎖頭縮回，門打開。兩線電鎖，設計比較簡單，沒有單片機控制電路，鎖體容易發熱燙手，沖擊電流比較大，屬于價格比較低的低檔電插鎖。

四線電插鎖：

有兩條電線，紅色和黑色，紅色接電源+12VDC 黑色接GND。還有兩條白色的線，是門磁信號線。

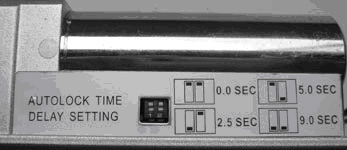

電插鎖上的關門延時設置

所謂帶延時控制，就是鎖體上有撥碼開關，可以設置關門的延時時間。通常可以設置為 0秒，2.5秒，5秒，9秒。每個廠家的鎖分幾檔延時略有不同。

請注意這個延時 和 門禁控制器和門禁軟件設置的開門延時 兩個概念不一樣。

門禁控制器和門禁軟件設置的是“開門延時”，或者叫“門延時”，是指電鎖開門多少秒后自動合上。

電鎖自帶的延時，是關門延時，是指門到位多久后，鎖頭下來，鎖住門。一般門禁系統都是要求門一關到位，鎖頭就下來，把門關好。所以，電鎖延時缺省設置成0秒。而有些門，地彈簧不好，門在關門位置前后晃蕩個幾下，門才定下來，這個時候如果設置成0秒，鎖頭還沒有來得及打中鎖孔，門就晃蕩過去了，門在晃蕩回來會把已經伸出來鎖頭撞歪，這種情況就可以設置一個關門延時，使門晃蕩幾下后，穩定下來，鎖頭再下來，關閉門（企業it外包）。

五線電插鎖：

和四線電插鎖的原理是一樣的，只是增加了鎖頭狀態輸出。即鎖頭是不是伸出來，可以用來檢測鎖舌有沒有下來。紅黑兩條線是電源。還有 COM  NO  NC 三條線，NO 和 NC 分別和 COM 組成兩對 信號相反（一組閉合信號，一組開路信號）。門被打開后，閉合信號變成開路信號，開路信號的一組變成閉合信號。

八線電插鎖：

原理和五線電插鎖一樣。只是除了鎖狀態輸出外，還增加了一對是門磁信號線，反映門的開和關狀態。它通過門磁，根據當前門的開還是關狀態，輸出不同的開關信號給門禁控制器做判斷，例如 門禁的非法闖入報警 門長時間未關閉等功能都依賴這些信號做判斷，如果不需要這些功能，門磁信號線可以不接。

電插鎖：通常用于 玻璃門 ，木門等。

優點：隱藏式安全，外觀美觀，安全性好，不容易被撬開和拉開。

缺點：安裝時要挖鎖孔，比較辛苦。

備注：有些玻璃門沒有門檻（即門框也是玻璃的），或者玻璃門面的頂部沒有包邊，需要買上下無框玻璃門電插鎖和鎖夾安裝。

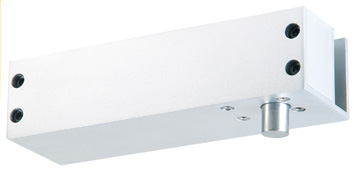

                                      上下無框電插鎖                                   鎖夾

電插鎖帶鎖夾安裝后 樣圖

磁力鎖：

又叫 電磁鎖，是一種依靠電磁鐵和鐵塊之間產生的吸力來閉合門的電鎖。

磁力鎖也是一種斷電開門的電鎖。

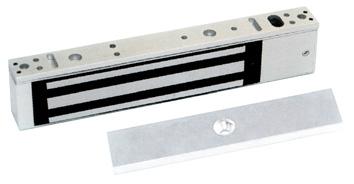

280  磁力鎖

磁力鎖的固定用配件和螺絲（鎖里原配好了）

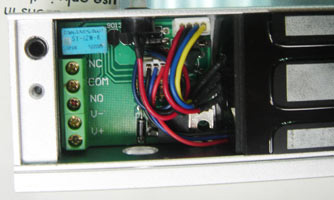

磁力鎖內的接線端子

有些磁力鎖是帶門狀態（門磁狀態）輸出的，你仔細觀察接線端，除電源接線端子外，還有 COM NO NC 三個接線端子，這些接線端子的作用可以根據當前門是開著還是關著，輸出不同的開關信號給門禁控制器做判斷，例如 門禁的非法闖入報警 門長時間未關閉等功能都依賴這些信號做判斷，如果不需要這些功能，門狀態信號端子可以不接（北京it外包）。

磁力鎖通常用于木門，防火門。

優點：性能比較穩定，返修率會低于其他電鎖。安裝方便，不用挖鎖孔，只用走線槽，用螺釘固定鎖體即可。

缺點：一般裝在門外的門檻頂部，而且由于外露，美觀性 和 安全性都不如隱藏式安裝的電插鎖。價格和電插鎖差不多，有的會略高一些。

由于吸力有限，通常的型號是 280公斤力的，這種力度有可能被多人同時，或者力氣很大的人忽然用力拉開。所以，磁力鎖通常用于辦公室內部等一些防君子不防小人的非高安全級別的場合。 有些安全場合，例如”監獄“，如果用到磁力鎖，會定做抗拉力 500公斤以上的磁力鎖(門禁監控)。

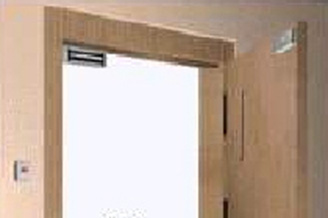

磁力鎖安裝好后 樣圖

電鎖口：（電鎖扣）

也有的人叫他“陰極鎖”，其實不對，他只是其中一個型號是陰極鎖的一種。
它安裝在門的側面，必須配合機械鎖使用也就是球鎖的鎖舌。

300  電鎖口

優點：價格便宜。有停電開和停電關兩種。

缺點：沖擊電流比較大，對系統穩定性影響大，由于是安裝在門的側面，布線很不方便，因為側門框中間有隔斷，線不方便從門的頂部通過門框放下來。鎖體要挖空埋入，安裝比較吃力。不刷卡，通過球形機械鎖也能開門，降低了電子門禁系統的安全性和可查詢性。能承受的破壞力有限，可能一腳可以踹開，原則上，我不建議大家使用這種電鎖。

電控鎖：

主要用于 小區單元門，銀行儲蓄所二道門等場合。也可以用門內鎖上的旋鈕或者鑰匙打開。

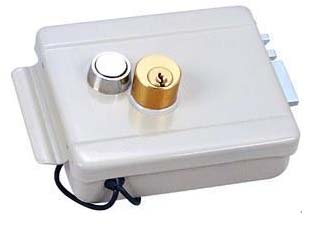

電控鎖

缺點：沖擊電流較大，對系統穩定性沖擊大，開門時“啪”的一聲，噪音比較大。安裝不方便，經常需要專業的焊接設備，點焊到鐵門上。施工時要注意，開門延時不能長，只能設置在1秒鐘以內，如果時間長，有可能引起電控鎖發熱損壞。

針對這些缺點，新款的“靜音電控鎖”簡稱 “靜音鎖”，有的人又叫 “電機鎖”，被設計出來，他不再是利用電磁鐵原理，而是驅動一個小馬達來伸縮鎖頭。

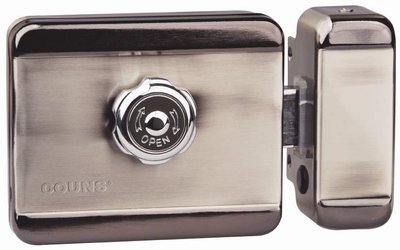

 靜音鎖（電機鎖）

其他電鎖，例如 玻璃門夾鎖，磁力鎖中的上下吸合的鎖等，電鎖由于用量不大，有的還面臨淘汰，這里就不介紹了。
