漫談一下SDN網絡

2015-09-21 08:51 作者：admin 瀏覽量：

　　IaaS就是為用戶提供隔離的操作系統資源，對外可以以虛機、容器、VPC等外在形式表現出來。操作系統資源主要由計算、存儲、網絡三大資源組成，所以Neutron的職責應該是為用戶提供隔離的網絡服務，也即NaaS(Network as a Service)。

　　對于網絡來說：

　　二三層一般叫網絡拓撲，四到七層叫網絡服務(即網絡應用，如防火墻，負載均衡，入侵檢測系統，入侵防護，深度包檢測，數據緩存，廣域網加速等)。（網絡維護公司)

　　網絡拓撲可以由兩種技術實現，一是Overlay技術，一是新興的OpenFlow流技術。實現上二者在控制平面/轉發平面所做的事情的思想是一樣的。我們以Overlay舉例來控制平面與轉發平面的實現思想。

　　轉發平面，NaaS是為每一個用戶提供用戶隔離的網絡服務，一般使用標簽來隔離，如傳統的vlan，但它需要修改物理交換機，部署麻煩。于是，后來一般使用overlay技術，如gre, vxlan，nvgre, Geneve, stt，mpls over udp/gre等，同樣使用標簽segmention id來隔離用戶網絡流量，即通過自定義二層幀，通過UDP或QUIC或TCP Fast Open或IP或者別的什么上層協議傳送到遠端，再由遠端解析這個自定義幀。這個幀是自定義的，所以格式就五花八門，于是，市場上就出現了眾多的SDN產品，但其技術本質都是差不多的。于是，有人就想統一這個幀的格式，于是就有了Geneve。overlay的本質有兩個頭，一個是外部管理網段的頭，一個是內部租戶網段的頭，這樣天然為IPv4實現了NAT之類的網絡地址轉換。

　　Overlay網絡可以分為兩層，一是物理網絡，一是構建在物理層上的虛擬overlay網絡。(it外包)

　　物理網絡不需要和用戶信息關聯，它只是負責提供一個IP矩陣實現所有物理設備之間的單播IP可達性，并提供segmention id功能實現租戶隔離。而虛擬overlay網絡則會包含租戶的信息，即類似于VPN為每一個租戶都生成自己的路由信息，也叫轉發路由實例(VRF)，例如在MPLS主干網上的流量在IP地址前都會添加一個全局唯一的路由標志符(Route Distinguisher, RD)形成唯一的VPN-IPv4地址來識別不同租戶的流量。PE路由器不應該交換全網所有租戶的路由，所以通過手工設定路由目標(Route Targe, RT)來設置從CE路由器向PE路由器導入導出哪些路由。只有所帶RT標記與VRF表中任意一個Import RT相符的路由才會被導入到VRF表中。RT使得PE路由器只包含和其直接相連的VPN的路由，而不是全網所有VPN的路由，從而節省了PE路由器的資源，提高了網絡拓展性。

　　控制平面，那么導入導出哪些路由完全可以由上層控制平面通過規則來設定，這種通過路由方式將虛機流量導流到底層IP隧道矩陣的做法天然將廣播隔離在了一個節點上，可以省略像Neutron DRV ARP responser特性。也可以天然地讓計算節點也具備三層功能隨意設置局域隔離的網關(fan, opencontrail都是這么干的)。這層還要做地址學習功能。

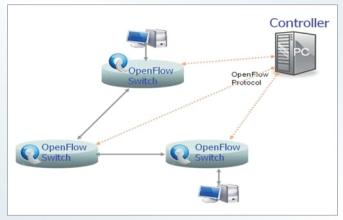

　　對于openflow來說，控制平面應該集中全局的VM, PORT, CONTROL, SWITCH的映射拓撲關系，這樣便可以計算給不同CONTROL上的不同SWITCH上的不同的PORT上的VM下發合適的流表(dragonflow就是這么干的)。還可以在邊緣出口路由器處運行Quagga等動態路由協議通過BGP或iBGP收集到動態路由結合ARP路由通過一些規則轉換成流表，如下列是RouteFlow的轉換規則：

　　Route =IP + MASK [Rede]+IP[Gateway]+Interface

　　ARP= IP[Host]+MAC[Host]+Interface

　　路由表轉換成流表：

　　Match: DST_MAC + DST_IP + SUBNET_MASK

　　Actions:

　　Re-Write [SRC_MAC (Interface)], Re-Write [DST_MAC (Nexthop)]

　　Forward [Port-out(Interface)]

　　在數據轉發平面方面的性能方面，可以采用用戶態協議棧，通過DPDK在用戶態直接操作硬件網卡，并且構建用戶態socket供上層調用。還可以引入Linux 4.x switchdev避免二層交換時引發CPU中斷從而為SR-IOV網卡提供交換加速功能。

　　所有SDN產品的大致思想都脫離不了上面的點?，F在對照它，我們可以發現Neutron有很多不足之處：

　　先說nova-network, 它的multi-host功能可以讓每一個計算節點同時具備網絡三層功能，我們知道，一個子網是不能出現相同IP的網關的，而多個計算節點是可能出現相同子網的虛機的。所以對于multi-host而言對于同一個子網每一個計算節點上網關的IP都是不一樣的，這樣簡化了設計，但是問題是浪費了IP地址。

　　Neutron的DVR可以干同樣的事情，每一個計算節點上相同子網的網關都是相同的，但是通過流表來確保這個網關局部隔離。缺點是這種設計實現復雜度較高。

　　kubernetes則是事先假設每一個計算節點使用不重復的子網，這樣也就避免了計算節點上出現相同子網網關的問題，簡化了設計。

　　Neutron為二層提供了ML2插件來支持不同廠商的二層設備，在三層沒有提供插件只提供了一個L3-agent來支持三層設備，在四到七層提供了高級服務框架來支持不同的網絡服務。其缺點有：

　　北向API層做得太爛，如ACL，如QoS，如VPN等高級服務的API始終做不好或者因為有待商榷的代碼評審機制而發展滯后。

　　分得層數太多，尤其是將二層和三層分開了，這樣不利于讓所有節點同時具備三層功能。特別對于一些不分層的新興網絡技術如SDN是不適合的。二層和三層插件應該合并適應于SDN技術。

　　三層沒有插件，只有一個l3-agent。應該有插件結構，支持不同廠商的三層設備，特別是一些支持ACL的三層設備，支持跨廣域網的三層支持如MPLS VPN等.(北京it外包)

　　四到七層的服務鏈功能做得不好，同時，它的API只適合傳統的基本iptables服務鏈插入模型，不適合SDN基于流表的服務模型。

　　SDN的本質是數據轉發平面與集中控制平面相分離，數據轉發這塊主要是基于新興的openflow流以及基于overlay隧道技術，但其技術本質也是一樣的。overlay會對二層數據幀進行自定義，我們可以隨心所欲地改寫，添加兩個包頭，一個是內部包頭對應虛機網段，一個是外部包頭對應管理網段，天然進行內外網的網絡地址轉換。overlay層只負責通過隧道進行數據轉發，另外，其隧道最好是支持segmention id的有利于租戶間的隔離?？刂破矫媸紫纫羌械?，它會記錄網絡和租戶間的對應關系，通過提供一些規則容易通過上面控制底層的流量轉發，如虛機出來的流量如何進入隧道，如果是經過路由那可以通過路由將廣播只限制在一臺物理機上，也可以像VPN一樣針對每個用戶建立路由轉發實例，也可以像DVR一樣直接響應需機的ARP請求和地址學習等。
