局域網綜合布線解決方案

2016-06-21 11:01 作者：admin 瀏覽量：

　　需求分析

　　網絡系統的建立是為了使公司享有信息時代最新網絡技術、通訊技術、控制技術成果所帶來的種種便利而規劃的。辦公區綜合布線系統支持計算機網絡系統和電話語音系統以及兩系統的互換。

    ·建立一套投資合理、高效、先進的開放型布線系統;

　　·滿足語音、數據、圖象、多媒體信息大容量、高速傳輸的要求;

　　·可靠性和安全性作為布線系統設計的重要原則;

　　·考慮到桌面應用向100BASE-TX以及進一步向ATM到桌面的升級潛力，水平傳輸通道必須支持100Mbps 數據傳輸率;

　　系統結構

　　根據業主的具體情況，我們建議采用以下方案：采用集中結構，整個新辦公區的所有雙絞線共120條都拉到機房中.雙絞線直接端接在機柜內的模塊化配線架上，系統結構框圖見附圖。

　　材料選型

　　根據用戶的需求，選擇朗訊公司的布線產品作為我們系統的主選材料。面板采用朗訊公司特有的86式面板，滿足國標86底盒標準要求，與強電系統底盒及面板相同，外觀上整齊美觀。

　　布線標準選用超5類產品，每個工作位是一個雙孔插座：一個電腦插座，一個電話插座(個別工作站設雙語音插口)。.機柜端采用朗訊48口模塊式配線架。電話與電腦可任意互換。

　　布線系統管槽設計管線鋪設建議：

　　·由于安裝的是非屏蔽雙絞線，對接地要求不高，建議在與機柜相連的主線槽處接地。

　　·本區域需要線槽的規格是這樣來確定的：線槽的橫截面積留40%的富余量以備擴充, 超5類雙絞線的橫截面積為0.3平方厘米。

　　·線槽安裝時,應注意與強電線槽的隔離。布線系統應避免與強電線路在無屏蔽、距離小于20cm情況下平行走3米以上。如果無法避免，該段線槽需采取屏蔽隔離措施。

　　·進入家具的電纜管線由最近的吊頂線槽沿隔墻下到地面，并從地面鏜槽埋管到家具隔斷下。

　　·管槽過渡、接口不應該有毛刺，線槽過渡要平滑。

　　·線管超過兩個彎頭必須留分線盒。

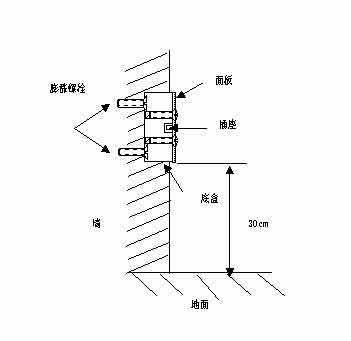

　　·墻裝底盒安裝應該距地面30厘米以上，并與其他底盒保持等高、平行。

　　·線管采用鍍鋅薄壁鋼管或PVC管。

　　各子系統詳細設計

　　工作區子系統

　　按本設計方案： 共計電腦電話共120個點。 共需要2口面板60個，超五類信息模塊120個。 每個電腦點配備一條3米長(也可根據客戶要求而定)的工作站跳線，跳線要求滿足100M的數據傳輸標準，每根線必須經過五類測試。

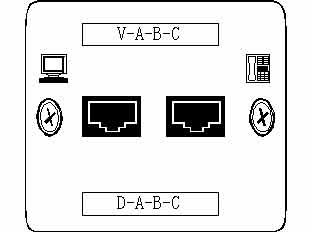

　　工作區子系統由終端設備連接到信息插座的跳線和信息插座所組成，通過插座即可以連接計算機或其它終端。水平系統的雙絞線一端在這里端接。每個面板有超5類插座，插座裝在面板上。安裝在每一個工作位置上。插座選用8芯RJ45型。跳線用于連接插座與PC。跳線的兩端帶RJ45插頭。考慮配備雙孔插座。電腦、電話可按用戶的需要，隨意跳接;插座采用朗訊特有的國標白色方形面板，在端口的上邊有專門的標簽卡槽;這種插座具有性能高，尺寸小，外表美觀，安裝簡便等特點;下圖為工作區RJ45插座、面板前視(示意)圖

　　V-A-B-C為語音點編號，A為配線架序號，B為配線架端口序號，C為語音點總序號。

　　D-A-B-C為語音點編號，A為配線架序號，B為配線架端口序號，C為語音點總序號。

　　此序號在與插座相連的五類線的端部也有標識，便于以后維護。

　　水平子系統

　　水平子系統的作用是將主干子系統的線路延伸到用戶工作區子系統。水平子系統的數據、圖形等電子信息交換服務將采用四對超5類非屏蔽雙絞線(Cat. 5 UTP )布線。超5類非屏蔽雙絞線是目前性能價格比最好的高品質傳輸介質，其性能指標完全符合ANSI/EIA/TIA-568標準，能夠保證在100米范圍內傳輸率達到并超過100MBps。根據超5類UTP用于支持100MBps傳輸的最大距離為100米設計，設計線從配線架至最遠端(工作區)的端口小于90米。

　　電話的布線與電腦布線同樣考慮，即同一辦公位置設一電腦口，一電話口，可使業主方便地管理，靈活選擇跳線方式。同時，電話和電腦布線均采用超5類線以保證互換性。

　　水平子系統由8芯非屏蔽雙絞線組成。常用的雙絞線有3類線和超5類線。3類線可用于電話和16Mbps的數據傳輸;超5類線傳輸數據的速度可到100Mbps。為適應以后擴展的要求并最大限度保護投資，本方案采用全超5類線模式。

　　線纜從主配線間即機房出發，連向各工作區的信息插座。各區的信息點將按照具體的布點情況引出,原則是使每一個工作站距離有源網絡設備的距離小于100m.每條線纜在連接插座的一頭端部附近，都有與插座一致的編號，以便于以后維護。

　　在該方案中，水平超五類系統需要8芯UTP電纜;共需要超5類UTP：16箱。

　　垂直干線子系統

　　垂直干線子系統實現數據終端設備,程控交換機和各管理子系統間的連接。在本項目中，所有的用戶在兩層，因此設有垂直子系統。

　　管理子系統

　　配線架管理模塊，與水平雙絞線連接選用先進通用的19”標準模塊化配線架。

　　電腦配線采用單跳方式，跳線在集線器與配線架之間跳接。跳線采用超5類UTP，RJ45接頭。我們提供獨特的帶黃色標號繩的HUB跳線，考慮調節距離后定長制作，每一根跳線均經過五類測試儀的多指標測試，完全滿足標準所規定的跳線各項指標，支持超過100M的數據傳輸速率。標號繩加在跳線的兩端，標號對應，避免了將來管理中查線的不便，非常便于管理。

　　為保證美觀和方便管理，采用標準化的19”機柜，配線設備和網絡設備均固定在機柜上。

　　配線架的管理以表格對應方式，根據座位、部門單元等信息，記錄布線的路線;并加以標識，以方便維護人員識別和管理。各種對應信息表將在文檔中提供。

　　配線架系統：采用超五類24口、或48口模塊化配線架。

　　單跳共需要配線架：24口6個。

　　另外需要若干跳線,用于連接配線架和數據設備。

　　19”機柜上部用來安裝配線架，下部是網絡設備空間用來安裝HUB或交換機。

　　機柜式安裝的選擇，可以便于安裝網絡設備;便于對大量跳線的管理;對日后設備的維護管理、網絡設備的使用和擴充等多有深遠的意義。

　　管理子系統的裝配如下圖所示

　　設備間子系統(主機房)

　　設備間子系統是綜合布線系統中為各類信息設備(如計算機網絡互聯設備、程控交換機等設備)提供信息管理,信息傳輸服務。針對計算機網絡系統,它包括網絡集線器(HUB)設備、網絡智能交換集線器(Intelligent Switcher)及設備的連接線。我們采用了標準的19”機柜，可以將這些設備(Switch, Hub)集成到柜中，便于統一管理。它將計算機和網絡設備的輸出線通過主干線子系統相連接, 構成系統計算機網絡的重要環節,同時它通過配架的跳線控制所有總配線架(MDF)的路由。

　　水平子系統的雙絞線另一端在這里端接。設備間子系統是綜合布線的精髓，語音系統與計算機網絡之間的靈活跳接通過配線架之間的跳線來實現。它是設備間子系統的安裝場所，可用于安裝配線架和安裝計算機網絡通訊設備，配線架、集線器(HUB)和路由器(ROUTER)等網絡設備可安裝在19”標準機柜內
