網絡運維中接口監控組知識的講解

大家好，我是一枚從事IT外包的網絡運維工程師，今天和大家聊點網絡可靠性的技術，這次咱們就聊一聊網絡中常用的接口監控組。

網絡運維中接口監控組簡介

介紹接口監控組的定義和目的。

定義

網絡側所有被監控的接口，可以加入到一個組，稱為接口監控組，其中被監控的接口稱為Binding接口。接入側與監控組聯動的接口叫做Track接口，這些Track接口通過跟蹤監控組的狀態，來觸發自己的狀態變化。監控組監控所有加入該監控組的Binding接口狀態，當監控組中超過一定比例的Binding接口狀態為Down時，就會觸發對應Track接口的狀態也變?yōu)镈own，將用戶業務切換到備用鏈路上。當監控組中狀態為Down的Binding接口個數小于一定比例時，對應Track接口的狀態恢復，鏈路回切，從而保障用戶業務的通暢。

目的

在雙機備份的場景中，當網絡側鏈路故障時，通過接口監控組監控網絡側接口的狀態，當一定比例的網絡側接口狀態變化時，就會觸發接入側相應接口的狀態變化，使接入側鏈路發生主備鏈路切換，從而控制用戶的接入，避免流量過載，保障業務的通暢。

網絡運維中接口監控組原理描述

介紹接口監控組的實現原理。

網絡側所有被監控的接口，加入到一個組，稱為接口監控組，每一個接口監控組通過唯一的名稱來標識。其中被監控的接口就是Binding接口，如圖1中有10個Binding接口，可為每個Binding接口設置其Down權重值。與監控組聯動的接入側接口叫做Track接口，如圖1中的接口a、b、c和d就是監控組的Track接口，可手動調整Track接口Down的權重臨界值。

Track接口通過聯動接口監控組來觸發自己的狀態變化。監控組監控其所有的Binding接口狀態，當超過一定比例的Binding接口狀態為Down時，就會觸發對應Track接口的狀態也變?yōu)镈own。當監控組中狀態為Down的Binding接口個數小于一定比例時，對應Track接口的狀態恢復。

圖1 接口監控組原理示意圖


如圖1所示，所有Binding接口的Down權重均為10，Track接口a、b、c和d自動觸發Down的權重臨界值分別為80、50、30和20。也就是說，當監控組中接口狀態為Down的Binding接口數量累計達到2個時，系統會自動觸發接口d的狀態變?yōu)镈own。依次類推，接口狀態為Down的Binding接口數量累計達到8個時，系統會自動觸發接口a的狀態變?yōu)镈own。當監控組中接口狀態為Down的Binding接口累計小于8個時，接口a的狀態會自動恢復為Up。

目前，接口監控組只能監控接口的物理狀態和BFD狀態。

網絡運維中接口監控組應用場景

介紹接口監控組的應用場景。

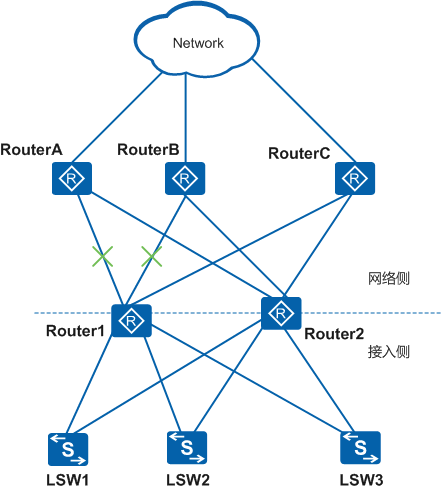

如圖2所示，Router2是Router1的備份設備，3個LSW雙歸屬到2個路由器來實現鏈路負載分擔，網絡側路由器接入到3個路由器。當Router1和RouterA之間、Router1和RouterB之間的鏈路均故障時，網絡側僅剩余Router1和RouterC之間的鏈路，LSW設備感知不到該故障的產生，不會相應切換接入側鏈路到Router2，仍然通過Router1向RouterC發送報文，而由于網絡側可用鏈路數量的減少，可能會造成流量過載。

圖2  接口監控組典型應用組網圖

這種情況下，在Router1和Router2設備上部署接口監控組，將網絡側路由器的多個接口加入監控組中。當網絡側發生鏈路故障時，通過監控組監控網絡側接口的狀態，當一定比例的網絡側接口狀態變化時，就會觸發路由器接入側相應接口的狀態變化，使接入側鏈路發生主備鏈路切換，從而控制用戶從LSW的接入，避免流量過載，保障業務的通暢。
