一、工程概況

某辦公樓。大樓共15 層，地下三層，地上十二層，總建筑面積6萬 平方米，其中地上建筑面積4萬平方米，地下建筑面積2萬平方米，建筑物主體高度65 米。某辦公樓地下三層與地下二層為停車場，地下一層設計為員工食堂和職工活動用房，首層為大堂、展廳及UPS機房，二層至十一層為辦公區域，十二層為公寓房。綜合布線系統通訊中心設在大樓地下一層UPS配電房和七層通訊機房內，專用語音管理中心設在九、十層?xùn)|、西側豎井內。弱電豎井一共設計了分配線間18個，分別位于某辦公樓二、三、五、六、七、八、九、十一層?xùn)|、西兩側弱電豎井內和地下一層西側、四層?xùn)|側弱電豎井內。


二、系統概況


2.1網絡組成

本系統由內網信息、外網信息、辦公電話和保密電話4部分組成。內網與外網、辦公電話和專用語音完全物理隔開，內網和專用語音設獨立的路由，外網和辦公語音合用路由，其水平主干、垂直主干均在原有的綜合橋架內進行敷設。

2.2點數概況

本系統信息點一共設計了：銅纜總點數2996個，水平光纖總點數53個。其中,內網信息點：1226個，外網信息點：563個，辦公電話：1170個，保密電話：37個。光纖總點數：53個。其中，4芯光纖到桌面點位：48個(其中2芯為預留) 。特殊功能房間4芯光纖（共5間）點位5個（4芯全部熔接、端接）。

2.3網絡結構

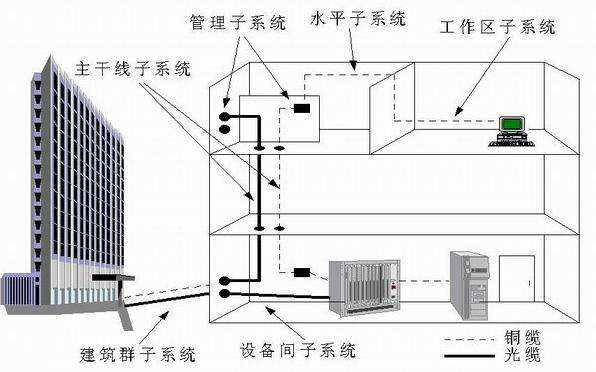

整個某辦公樓綜合布線系統由工作區子系統、水平布線子系統、垂直主干子系統、設備間子系統、管理子系統5部分組成。綜合布線系統為星型拓?fù)浣Y(jié)構。內網信息、外網信息、辦公電話均為二級網絡架構，一級管理中心設在七層通訊機房和地下一層UPS配電室內，二級網絡管理節點設在弱電豎井內，在兩個中心機房之間布設了多根大芯數單模光纜用于主機房之間的聯絡。專用語音系統為一級網絡架構，管理中心設在九、十層?xùn)|、西側豎井內。

2.4布線標準

內網、外網、辦公語音水平鏈路均采用非屏蔽6類布線標準，專用語音采用六類屏蔽布線標準，光纖水平鏈路采用4芯室內多模光纖。內網、外網數據垂直主干采用12芯室內單模光纖，同時預留4根6類非屏蔽雙絞線作為備份；語音主干采用3類非屏蔽大對數線纜；專用語音無垂直主干，其所需電話電纜主干直接由中南海電信局負責從室外引入室內專用語音電話組線箱內。

2.5配線架的選擇

在綜合布線18個分配線間內設置19英寸標準機柜，用于安裝光纖配線架和銅纜配線架和其他設備，內網設備占用1個機柜，外網、辦公電話共同占用1個機柜；連接內網、外網、辦公電話水平布線子系統的配線架均采用6類非屏蔽RJ-45快接式配線架，語音主干根據招標文件要求豎井一側采用了6類非屏蔽RJ-45快接式配線架，中心機房一側采用了110型配線架。水平、垂直主干光纖均采用密集型、小型化的LC接口類型配線架，以在有限的空間內盡量多的端接光纖。

2.6布線品牌的選擇

由于本工程的重要性、先進性、高可靠性等，故本工程的綜合布線系統產品選用了國際、國內最知名的品牌之一：6類非屏蔽、六類屏蔽、光纖等全系列產品。

2.7根據招標文件要求各子系統的設計概述

工作區子系統信息插座分為墻面型、桌面型兩大類。其中領導級辦公室、會議室等重要房間內，設置桌面型內網用數據信息插座175個、桌面型外網用數據信息插座175個、九層及十層設置光纖到桌面插座48個，三層及五層特殊功能房間設置光纖到桌面插座5個。其他房間在綜合布線原則上以設置墻面型信息插座為主，大開間辦公信息插座擬考慮安裝在家具隔斷上。水平布線子系統由從樓層配線間至工作區用戶信息插座的水平線纜組成, 其中，水平數據線纜采用6類UTP雙絞電纜。水平光纖線纜采用4芯多模光纖。綜合布線方案內網數據點位、光纖點位線纜獨立設置線管、線槽，外網數據點位、語音點位線纜布設于大樓原有公共線管、線槽內，專用語音點位獨立設置線管、線槽。垂直主干子系統用于實現對各水平子系統的連接匯集。本案設計18個層配線間采用12芯單模室內光纜分別鋪設至地下一層UPS機房及七層數據機房，同時18個層配線間鋪設四根六類非屏蔽雙絞線至七層數據機房作為備用。語音主干系統采用25及100對3類大對數電纜從某辦公樓18個層配線間鋪設至七樓數據機房。地下一層UPS機房及七層數據機房之間采用20根12芯單模室內光纜進行連接。設備間子系統是水平系統電纜端接的場所，也是主干系統電纜端接的場所；由樓層分配線架、跳線、轉換插座等組成。本案分別于某辦公樓二、三、五、六、七、八、九、十一層?xùn)|、西兩側弱電豎井內和地下一層西側、四層?xùn)|側弱電豎井內設計18個分配線間。各配線間采用LC型48芯光纖配線箱端接水平4芯多模光纜及主干12芯單模光纜。采用6類24口非屏蔽配線架端接水平6類UTP雙絞電纜及主干3類大對數電纜。管理子系統是大樓中數據、語音垂直主干線纜終接的場所。也是建筑群來的線纜進入建筑物終接的場所；更是各種數據語音主機設備及保護設施的安裝場所。本案數據系統采用雙主配線間設計，主配線間分別設在某辦公樓地下一層UPS配電房、七層網絡機房內。語音系統采用單配線間設計，主配線間設在某辦公樓七層網絡機房內。其中，七層數據機房設置LC型48芯光纖配線箱端接12芯單模主干光纜，設置100對110型語音配線架端接3類主干大對數電纜。地下一層UPS機房設置LC型48芯光纖配線箱端接12芯單模主干光纜。本案專用語音獨立布設在某辦公樓九、十層?xùn)|、西兩側弱電間各安裝一個700×500×200組線箱。由某辦公樓通信入口至豎井及豎井內做200×100專用線槽。由豎井至各組線箱做2根φ50金屬管，拐彎處裝300×300盒，相應位置預留檢修孔。由組線箱至各裝機點位做金屬管，布放六類屏蔽線，組線箱內留余長2米，信息口端留余長20cm，每個點位設置兩條線纜。其中一條端接到前端點位，一條備用。
