Windows 動態磁盤卷：簡單卷、跨區卷 、帶區卷 、鏡像卷 、RAID5卷 相關配置操作介紹

2020-04-10 15:40 作者：admin 瀏覽量：

Windows 動態磁盤卷：簡單卷、跨區卷 、帶區卷 、鏡像卷 、RAID5卷 相關配置操作介紹

Windows Server 2003 提供了新的磁盤管理方式，能夠提高磁盤性能和容錯能力。將基本磁盤升級為動態磁盤，能夠更靈活分配和管理磁盤空間，能夠配置各種磁盤陣列提高磁盤能力。
動態磁盤與基本磁盤對比:
一塊基本磁盤只能包含4個分區，它們是最多三個主分區和一個擴展分區，擴展分區可以包含數個邏輯盤。而動態磁盤沒有卷數量的限制，只要磁盤空間允許，可以在動態磁盤中任意建立卷。
在基本磁盤中，分區是不可跨越磁盤的,一個分區就是一個邏輯盤。而動態磁盤可以將數塊磁盤中的空余磁盤空間擴展到同一個卷中來增大卷的容量。
基本磁盤無容錯功能，如果磁盤損壞數據將可能不可恢復。動態磁盤提供了磁盤容錯能力，防止單分區損壞導致數據丟失。門禁監控運維
基本磁盤讀寫相對穩定和較小。動態磁盤提供帶區卷能提高磁盤讀寫性能。

動態磁盤可以創建 5種類型的卷：簡單卷、跨區卷、帶區卷、鏡像卷、RAID5卷
簡單卷：簡單卷是由單一動態磁盤上的空間組成的。如果磁盤上有足夠的可用空間，請創建一個簡單卷。你可以通過從同一磁盤或另一磁盤增加可以空間來擴展簡單卷。
跨區卷：跨區卷是由一個以上動態磁盤上的磁盤空間組成的。如果所需的卷對于簡單磁盤來說太大，可創建一個跨區卷。你可以通過從另一磁盤增加可用空間愛你來擴展跨區卷。
帶區卷：（RAID-0）帶區卷在兩個或兩個以上磁盤上，以帶區形式存儲數據。帶區獲取數據的速度要比簡單卷或跨區卷的快。
鏡像卷：（RAID-1）鏡像卷將您的數據復制在兩個動態磁盤上。為了防止丟失數據，您可創建一個鏡像卷，從而將所有信息都分別保存多份。
RAID5卷：RAID-5 卷一帶區狀在三個或者三個以上的動態磁盤存儲數據。如果部分?jǐn)?shù)據丟失，RAID-5 卷提供恢復數據的方法。

下面在虛擬機中測試?yán)斫猓?/strong>服務器外包商

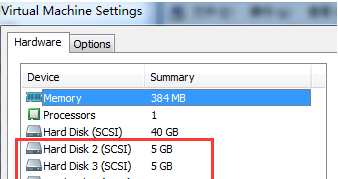

首先在虛擬機中添加3個磁盤：

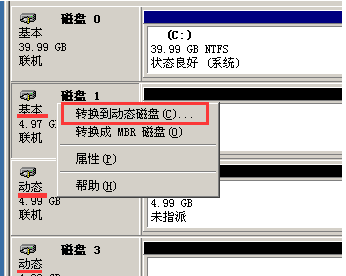

打開磁盤管理，將新增的3塊磁盤轉換到動態磁盤：

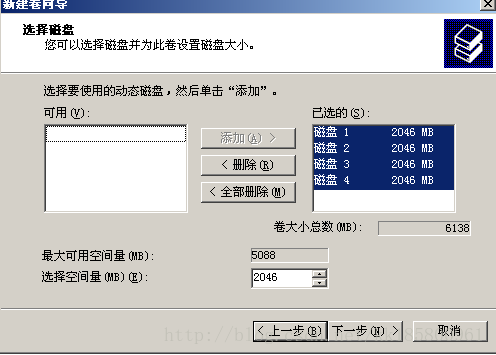

右鍵其中一塊動態磁盤，創建卷，可創建5種類型的卷。除了以下兩圖的向?qū)Р灰粯樱渌突敬疟P創建一樣。

簡單卷 :
中國專業IT運維

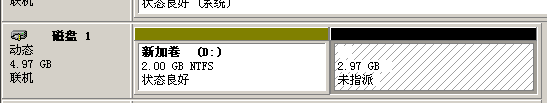

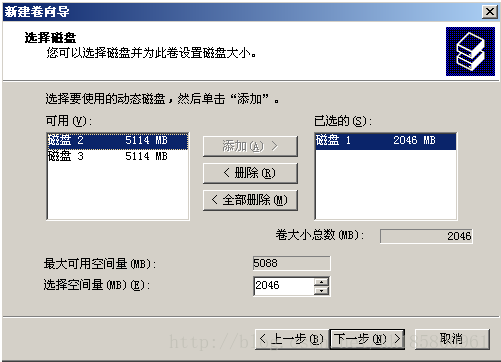

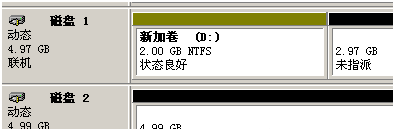

可以看到，帶區卷只能是在一塊磁盤上劃分使用，不能再添加其他跨區磁盤。但可以選擇分配空間的大小（當前測試劃分2GB大小）。該磁盤上還有未劃分的空間，可以當做擴展卷添加到已劃分的邏輯卷(D盤)中，也可以新建一個新的卷。刪除同一分區組合的任意簡單卷，整個卷將被刪除。
若添加的擴展卷不是同一個分區上的，添加其他分區后，簡單卷將變成跨區卷。（簡單卷也可以添加鏡像，添加后將變成鏡像卷；若刪除鏡像，將變回簡單卷）
跨區卷 :

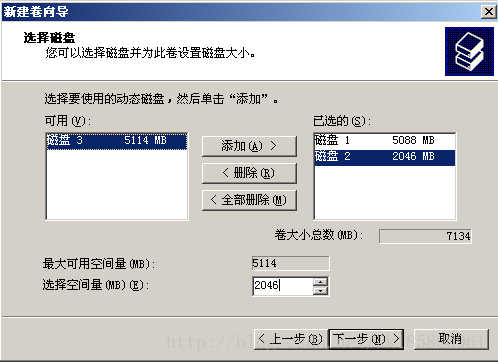

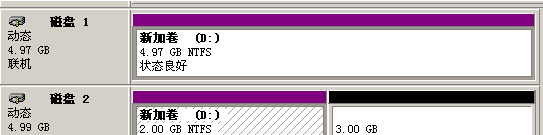

帶區卷可以跨多個分區，也可以指定每個分區的大小。邏輯盤的可用容量為各分區的跨區卷大小總和（6.97GB）。一個跨區卷是一個包含多塊磁盤上的空間的卷（最多32塊），向跨區卷中存儲數據信息的順序是存滿第一塊磁盤再逐漸向后面的磁盤中存儲。

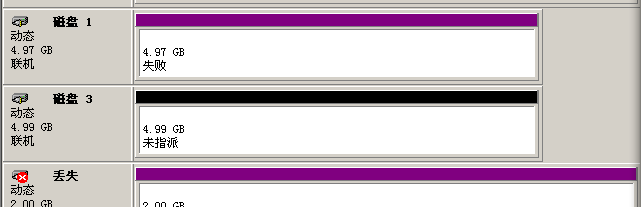

模擬分區損壞或者脫離，虛擬機中將磁盤2移除。此時影響的是整個邏輯分區（D盤），整個相關的分區都不可用。若刪除任意分區卷，整個邏輯卷都會被刪除。跨區卷并不能提高性能或容錯能力。

帶區卷 :

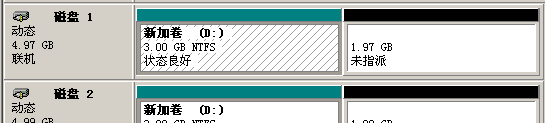

帶區卷的各分區大小都是相同的，邏輯盤的可用容量為各分區的帶區卷大小總和（6GB），若刪除一個分區上的帶區卷，整個帶區將被刪除。若其中一個分區損壞，結果和上面的跨區卷類似。在向帶區卷中寫入數據時，數據被分割成64KB的數據塊，然后同時向陣列中的每一塊磁盤寫入不同的數據塊。這個過程顯著提高了磁盤效率和性能，但是，帶區卷不提供容錯性。
鏡像卷 :

帶區卷只要兩塊硬盤，作為鏡像卷的各分區大小都是相同的，邏輯盤的可用容量只是一個鏡像的大小，另一個鏡像卷是副本，磁盤最大利用率只要50%。鏡像卷提高了讀性能，因?yàn)轵?qū)動程序同時從兩個磁盤成員中讀取數據。當然，由于也同時向兩個成員寫數據，所以它的寫性能會略有降低。

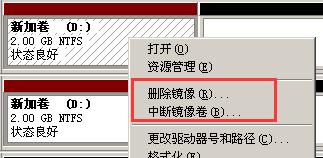

相互鏡像的兩個卷，可以中斷鏡像卷和刪除鏡像

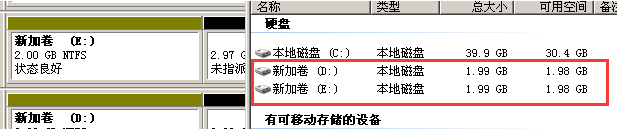

中斷鏡像卷，將變成兩個一樣的簡單卷。

刪除鏡像，選中的鏡像卷將被刪除，沒選擇刪除的鏡像卷將變成簡單卷。

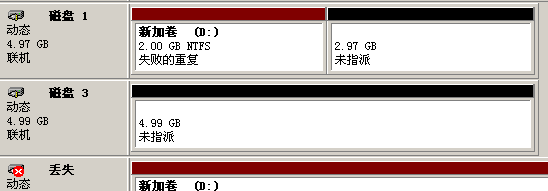

當一塊盤損壞或者丟失時，邏輯盤（D盤）仍然可以繼續訪問。丟失的鏡像盤右鍵刪除鏡像。

鏡像卷提供了容錯性，但是它不提供性能的優化。

RAID-5卷:

RAID-5 需要至少三塊硬盤，最多32塊，RAID5卷各分區的空間相同。

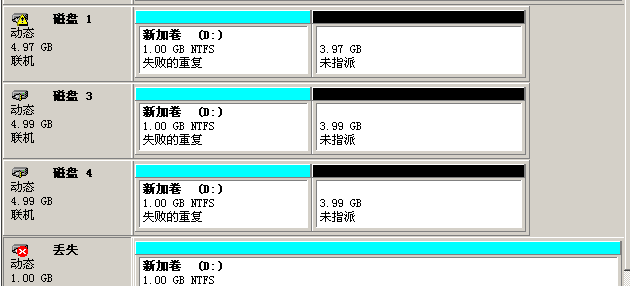

現在刪除其中一塊硬盤：

當前的邏輯盤（D盤）仍可以完整保存有數據并且可操作，但是損壞的盤怎么移除或者修復？

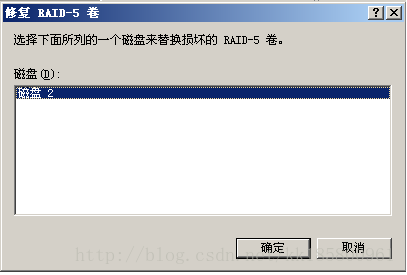

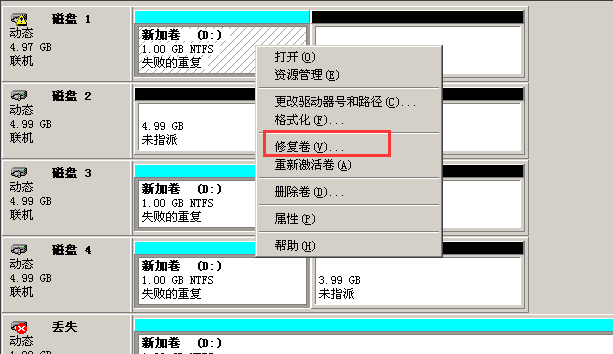

再給虛擬機劃分一塊硬盤。右鍵RAID-5的分區，選擇“修復卷”。

選擇可用的分區：

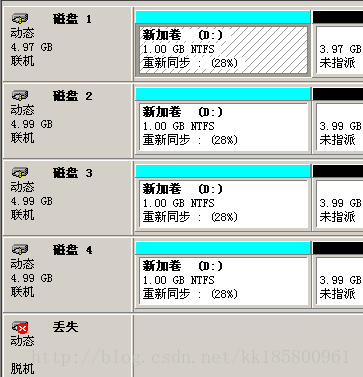

等待數據重新同步，此時邏輯盤仍然是可以操作。，完成后把原來丟失的磁盤刪除即可。

RAID5卷是含有奇偶校驗值的帶區卷，每個一磁盤有一個奇偶校驗值。陣列中任意一塊磁盤失敗時，都可以由其他磁盤中的信息做運算，并將失敗的磁盤中的數據恢復。RAID 5可以理解為是RAID 0和RAID 1的折中方案。RAID 5可以為系統提供數據安全保障，但保障程度要比Mirror低而磁盤空間利用率要比Mirror高。RAID 5具有和RAID 0相近似的數據讀取速度，只是多了一個奇偶校驗信息，寫入數據的速度比對單個磁盤進行寫入操作稍慢。同時由于多個數據對應一個奇偶校驗信息，RAID 5的磁盤空間利用率要比RAID 1高，存儲成本相對較低，是目前運用較多的一種解決方案。
