在SAN存儲網絡里所指的主要設備包括光纖通道交換機和光纖通道卡。
    （一）光纖通道交換機：（FC SWITCH）
    光纖通道交換機在邏輯上是SAN的核心，它連接著主機和存儲設備。
    光纖通道交換機有著許多不同的功能，包括支持GBIC、冗余風扇、電源、分區、環操作和多管理接口等。每一項功能都可以增加整個交換網絡的可操作性，理解這些特點可以幫助用戶設計一個功能強大的大規模的SAN。光纖交換機的主要功能如下：自配置端口、環路設備支持、交換機級聯、自適應速度檢測、可配置的幀緩沖、分區（基于物理端口和基于WWN的分區）、IP over Fiber Channel（IPFC）廣播、遠程登錄、Web管理、簡單網絡管理協議（SNMP）以及SCSI接口獨立設備服務（SES）等。
    光纖交換機往往根據其功能和特點被分為不同的類別。通常硬件可能都是基于相同的基本架構或者相同的ASIC芯片，只是軟件的功能不同，光纖交換機的價格是根據它所能滿足的需求來制定的。高冗余的核心級交換機是個例外，它往往是根據自己的硬件容錯平臺開發設計的。以下是各種主要類別的交換機的不同特點。
    入門級交換機
    入門級交換機的應用主要集中于8到16個端口的小型工作組，它適合低價格、很少需要擴展和管理的場合。它們往往被用來代替集線器，可以提供比集線器更高的帶寬和提供更可靠的連接。人們一般不會單獨購買入門級交換機，而是經常和其他級別交換機一起購買，以組成一個完整的存儲解決方案。入門級交換機提供有限級別的端口級聯能力。如果用戶單獨使用這類低端設備時，可能會遇到一些可管理性問題。
    工作組級光纖交換機
    光纖交換機提供將許多交換機級聯成一個大規模的Fabric(光纖通道)的能力。通過連接兩臺交換機的一個或多個端口，連接到交換機上的所有端口都可以看到網絡的唯一的映像，在這個Fabric(光纖通道)上的任何節點都可以和其他節點進行通信。從本質上講，通過級聯交換機，能夠建立一個大型的、虛擬的、具有分布式優點的交換機，并且它可以跨越的距離非常大。
    工作組光纖通道交換機數量眾多并且更加通用。用戶可以將工作組交換機用于多種途徑，但應用的最多的領域是小型SAN。這類交換機可以通過交換機間的互聯線路連接在一起提供更多的端口數量。交換機間的互聯線路可以在光纖通道交換機上的任意端口上創建。不過，如果計劃使用多家廠商的產品的話，一定要確保設備可互操作。
    核心級光纖交換機
    核心級交換機（又叫導向器）一般位于大型SAN的中心，使若干邊緣交換機相互連接，形成一個具有上百個端口的SAN網絡。核心交換機也可以用作單獨的交換機或者邊緣交換機，但是它增強的功能和內部結構使它在核心存儲環境下工作的更好。核心交換機的其他功能還包括：支持光纖以外的協議（像InfiniBand）、支持2Gbps光纖通道、高級光纖服務（例如：安全性、中繼線和幀過濾等）。
    核心級光纖交換機通常提供很多端口，從64口到128口或更多。它使用非常寬的內部連接，以最大的帶寬路由數據幀。使用這些交換機的目的是為了建立覆蓋范圍更大的網絡和提供更大的帶寬，它們被設計成為在多端口間以盡可能快的速度用最短的延遲路由幀信號。另外，核心光纖交換機往往采用基于“刀片式”的熱插拔電路板：只要在機柜內插入交換機插板就可以添加需要的新功能，也可以作在線檢修，還可以做到在線的分階段按需擴展。許多核心級交換機不支持仲裁環或者其他的直連環路設備，它們只關心核心交換的能力。

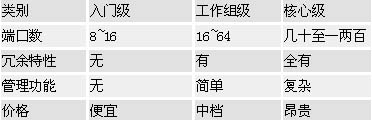

    各類別光纖通道(FC)交換機之比較

    （二）光纖通道卡
    光纖通道是高性能的連接標準，用于服務器、海量存儲子網絡、外設間通過集線器、交換機和點對點連接進行雙向、串行數據通訊。
    對于需要有效地在服務器和存儲介質之間傳輸大量資料而言，光纖信道卡提供遠程連接和高速帶寬。它是適于存儲局域網、集群計算機和其它資料密集計算設施的理想技術介質。
    光纖通道卡的優勢
    ·在一個arbitrated環路可連接最多126個設備
    ·通過交換結構最多可連接1600萬設備
    ·低CPU占用
    ·在服務器不關機就可增加和配置所連設備
    ·易于擴展以加大存儲容量
    ·利用SCSI至光纖橋可實現對現有SCSI硬盤的高速連接
    ·可實現光纖和銅纜的連接
    ·全雙工傳輸速率達2000兆/秒
