艾銻知識——華為三層交換機配置WEB網管功能

2020-04-14 17:42 作者：艾銻無限 瀏覽量：

　　通過WEB網管登錄簡介

　　S5500-EI系列以太網交換機提供一個內置的 WEB Server，用戶可以通過 WEB網管終端（PC）登錄到交換機上，利用內置的 WEB Server以 WEB方式直觀地管理和維護以太網交換機。交換機和 WEB 網管

終端（PC）都要進行相應的配置，才能保證通過 WEB 網管正常登錄交換機。

　　啟動WEB服務

　　配置交換機VLAN接口的IP地址，交換機與WEB網管終端間路由可達。

　　配置欲登錄的WEB網管用戶名和認證口令

　　2 WEB配置環境搭建

　　第一步：通過 Console口正確配置以太網交換機 VLAN 1接口的 IP地址（VLAN 1為交換機的缺省 VLAN）。

　　# 配置以太網交換機 VLAN 1 接口的 IP 地址為 10.153.17.82，子網掩碼為

　　255.255.255.0。

　　《H3C》 system-view

　　［H3C］ interface vlan-interface 1

　　［H3C-VLAN-interface1］ ip address 10.153.17.82 255.255.255.0

　　第二步：用戶通過 Console 口，在以太網交換機上配置欲登錄的 WEB 網管用戶名和認證口令。

　　# 配置 WEB網管用戶名為 admin，認證口令為 admin，用戶級別為 3級。

　　［H3C］ local-user admin

　　［H3C-luser-admin］ service-type telnet level 3 設置VTY用戶的命令級別

　　［H3C-luser-admin］ password simple admin 設置本地認證口令

　　［H3C-luser-admin］ service-type telnet 設置VTY用戶的服務類型

　　［H3C-luser-admin］ ip http enable 啟動web服務

　　最后別忘了保存配置。

方法/步驟

　　1、請自行準備好華為交換機和電腦

　　并且讓你的電腦和交換機連接上

　　不管是telnet還是terminal都是可以的

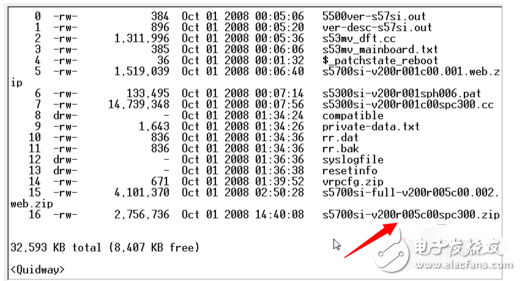

　　2、首先我們要在《Quidway》模式下查看一下我們的web文件名稱

　　輸入dir 可以得到如下內容 　　3、我們可以看到一個web.zip之類的文件名
　　記錄下來后面需要用到

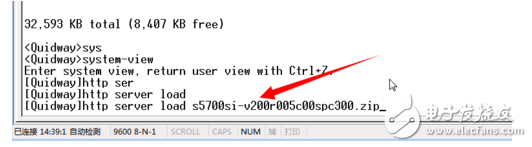

　　4、然后來到［Quidway］模式下

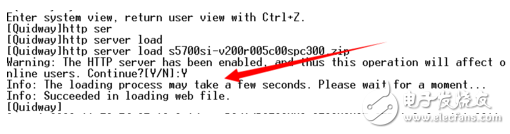

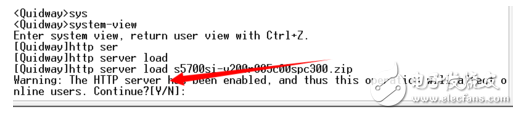

　　輸入［Quidway］http server load S5700SI-Full-V200R005C00.002.web.zip 　　5、如果有提示直接輸入Y即可 　　6、等待加載完成web配置 　　7、輸入下面的命令開啟http

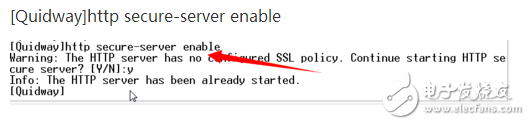

　　［Quidway］http secure-server enable 　　8、如果有提示之類的請輸入Y之后回車即可 　　10、完成之后

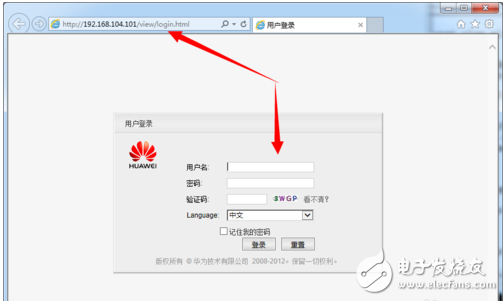

　　我們通過瀏覽器
　　在瀏覽器里面輸入你的交換機的IP地址
　　如下 　　11、在上面的登陸頁面中輸入賬號密碼就可以登陸了
