防火墻的三種部署模式- IT網絡運維


2020-05-07 17:15 作者:艾銻無限 瀏覽量:

作為網絡運維經常會部署配置防火墻,防火墻能夠工作在三種模式下:路由模式、透明模式、混合模式。如果防火墻以第三層對外連接(接口具有IP 地址),則認為防火墻工作在路由模式下;若防火墻通過第二層對外連接(接口無IP 地址),則防火墻工作在透明模式下;若防火墻同時具有工作在路由模式和透明模式的接口(某些接口具有IP 地址,某些接口無IP 地址),則防火墻工作在混合模式下。 下面就三種模式簡單介紹,供廣大網絡運維參考

1、路由模式

當防火墻位于內部網絡和外部網絡之間時,需要將防火墻與內部網絡、外部網絡以及DMZ 三個區域相連的接口分別配置成不同網段的IP 地址,重新規劃原有的網絡拓撲,此時相當于一臺路由器。

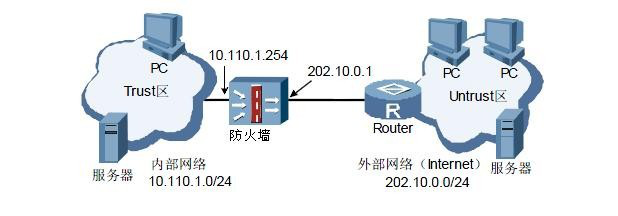

如下圖所示,防火墻的Trust區域接口與公司內部網絡相連,Untrust 區域接口與外部網絡相連。值得注意的是,Trust 區域接口和Untrust 區域接口分別處于兩個不同的子網中。






采用路由模式時,可以完成ACL 包過濾、ASPF 動態過濾、NAT 轉換等功能。然而,路由模式需要對網絡拓撲進行修改(內部網絡用戶需要更改網關、路由器需要更改路由配置等),這是一件相當費事的工作,因此在使用該模式時需權衡利弊。

2. 透明模式

如果防火墻采用透明模式進行工作,則可以避免改變拓撲結構造成的麻煩,此時防火墻對于子網用戶和路由器來說是完全透明的。也就是說,用戶完全感覺不到防火墻的存在。

采用透明模式時,只需在網絡中像放置網橋(bridge)一樣插入該防火墻設備即可,無需修改任何已有的配置。與路由模式相同,IP 報文同樣經過相關的過濾檢查(但是IP 報文中的源或目的地址不會改變),內部網絡用戶依舊受到防火墻的保護。防火墻透明模式的典型組網方式如下:

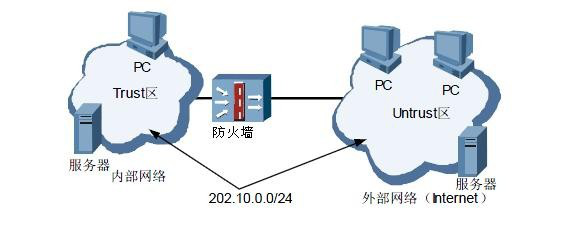

如上圖所示,防火墻的Trust 區域接口與公司內部網絡相連,Untrust 區域接口與外部網絡相連,需要注意的是內部網絡和外部網絡必須處于同一個子網。

3. 混合模式

如果防火墻既存在工作在路由模式的接口(接口具有IP 地址),又存在工作在透明模式的接口(接口無IP 地址),則防火墻工作在混合模式下。混合模式主要用于透明模式作雙機備份的情況,此時啟動VRRP(Virtual Router Redundancy Protocol,虛擬路由冗余協議)功能的接口需要配置IP 地址,其它接口不配置IP地址。

防火墻混合模式的典型組網方式如下:

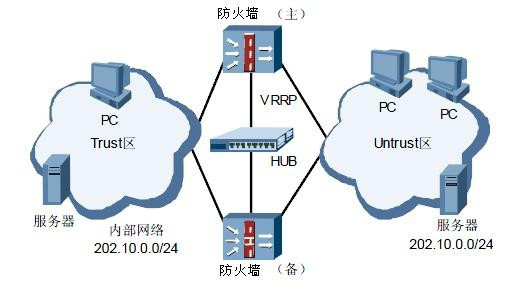

如上圖所示,主/備 防火墻的Trust 區域接口與公司內部網絡相連,Untrust區域接口與外部網絡相連,主/備防火墻之間通過HUB 或LAN Switch 實現互相連接,并運行VRRP 協議進行備份。需要注意的是內部網絡和外部網絡必須處于同一個子網。

防火墻三種模式的工作過程

1、路由模式工作過程

防火墻工作在路由模式下,此時所有接口都配置IP 地址,各接口所在的安全區域是三層區域,不同三層區域相關的接口連接的外部用戶屬于不同的子網。當報文在三層區域的接口間進行轉發時,根據報文的IP 地址來查找路由表,此時防火墻表現為一個路由器。

但是, 防火墻與路由器存在不同, 防火墻中IP 報文還需要送到上層進行相關過濾等處理,通過檢查會話表或ACL 規則以確定是否允許該報文通過。此外,還要完成其它防攻擊檢查。路由模式的防火墻支持ACL 規則檢查、ASPF 狀態過濾、防攻擊檢查、流量監控等功能。

2、透明模式工作過程

防火墻工作在透明模式(也可以稱為橋模式)下,此時所有接口都不能配置IP 地址,接口所在的安全區域是二層區域,和二層區域相關接口連接的外部用戶同屬一個子網。當報文在二層區域的接口間進行轉發時,需要根據報文的MAC 地址來尋找出接口,此時防火墻表現為一個透明網橋。

但是,防火墻與網橋存在不同,防火墻中IP 報文還需要送到上層進行相關過濾等處理,通過檢查會話表或ACL 規則以確定是否允許該報文通過。此外,還要完成其它防攻擊檢查。透明模式的防火墻支持ACL 規則檢查、ASPF 狀態過濾、防攻擊檢查、流量監控等功能。工作在透明模式下的 防火墻在數據鏈路層連接局域網(LAN),網絡終端用戶無需為連接網絡而對設備進行特別配置,就像LAN Switch 進行網絡連接。

3、混合模式工作過程

防火墻工作在混合透明模式下,此時部分接口配置IP 地址,部分接口不能配置IP 地址。配置IP 地址的接口所在的安全區域是三層區域,接口上啟動VRRP功能,用于雙機熱備份;而未配置IP 地址的接口所在的安全區域是二層區域,和二層區域相關接口連接的外部用戶同屬一個子網。當報文在二層區域的接口間進行轉發時,轉發過程與透明模式的工作過 程完全相同。

艾銻無限科技專業:IT外包企業外包北京IT外包桌面運維、弱電工程、網站開發、wifi覆蓋方案,網絡外包,網絡管理服務,網管外包,綜合布線,服務器運維服務,中小企業it外包服務,服務器維保公司,硬件運維,網站運維服務

以上文章由北京艾銻無限科技發展有限公司整理
