網絡運維|有線口配置模板
大家好，我是一枚從事IT外包的網絡運維工程師，今天和大家分享的是，模塊管理中的VAP模塊，那么又如何在web頁面下做有線口模板相關的配置。簡單網絡運維，從Web管理學習,一步一步學成網絡運維大神。

模板管理

背景信息

模板管理頁面用于集中統一的配置和管理WLAN模板。
依次單擊“配置 > 無線管理 > AP管理 > 模板管理”，進入“模板管理”頁面。

無線業務

有線口配置模板

背景信息

有線口模板提供對AP的有線口的管理和配置，通過在有線口模板下配置有線口參數可以方便管理AP。

操作步驟

• 新建模板

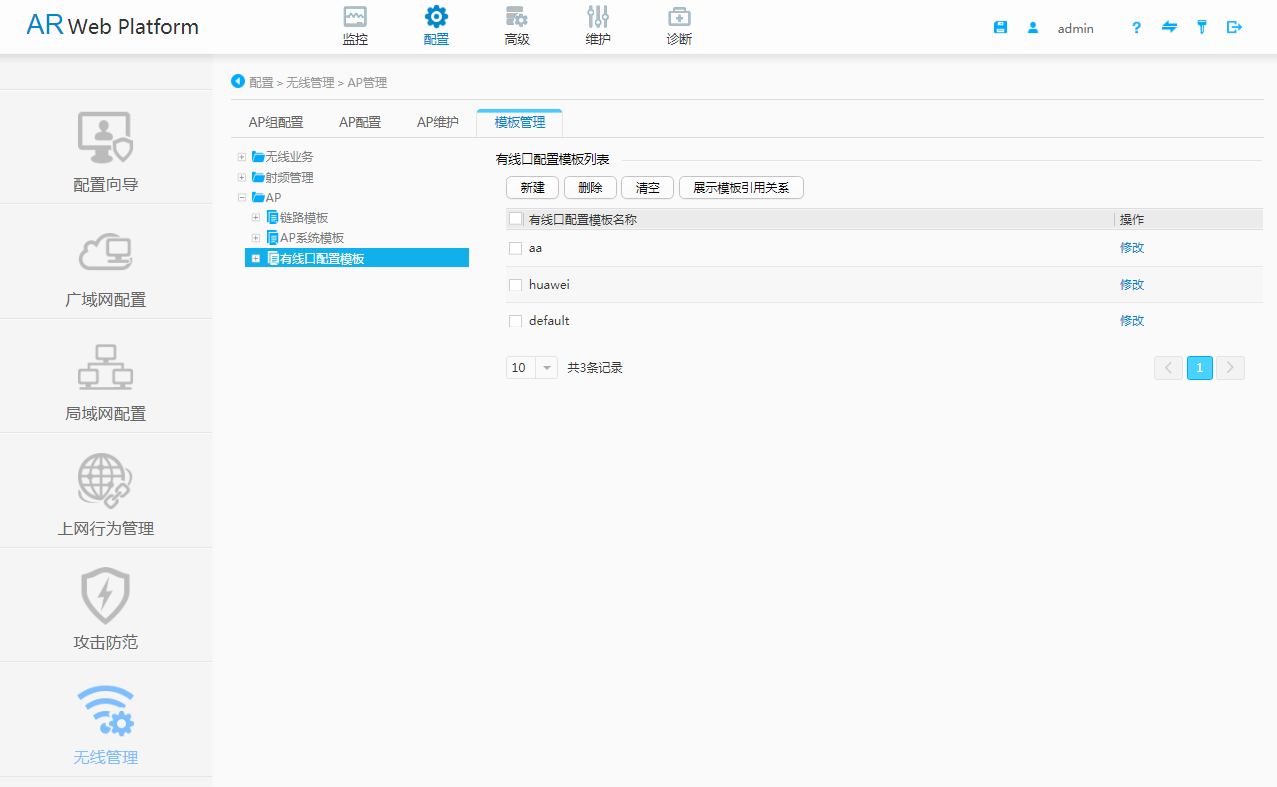

  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > AP > 有線口配置模板”，進入“有線口配置模板列表”頁面，如圖1-226所示。

2. 單擊“新建”，進入“新建有線口配置模板”頁面。
3. 在“模板名稱”處輸入新建的有線口配置模板名稱。

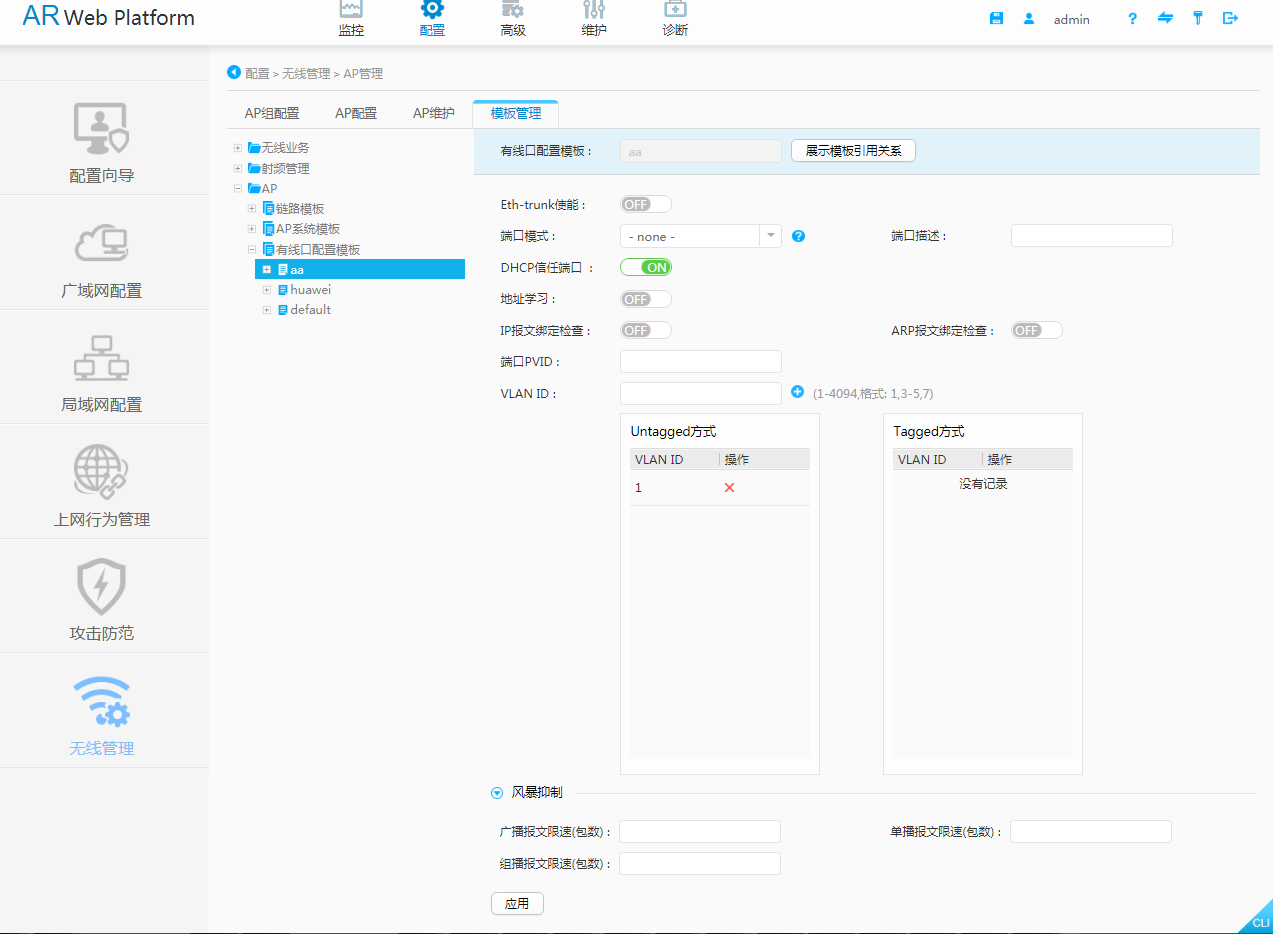

4. 單擊“確定”，進入新建的有線口配置模板參數配置頁面，如圖1-227所示。

5. 配置有線口配置模板的各項參數。具體參數說明請參見表1-90。

表1-90  新建有線口配置模板參數說明

項目	說明
有線口配置模板	指定新增的有線口配置模板名稱，不支持修改。
Eth-trunk使能	開啟/關閉Eth-trunk功能。
端口模式	指定有線口的工作模式。 root：根模式 endpoint：終點模式 middle:中間模式
端口描述	指定端口描述信息。
DHCP信任端口	開啟/關閉DHCP信任功能。
地址學習	開啟/關閉有線口下的終端IPv4/IPv6地址學習功能。
IP報文綁定檢查	開啟/關閉有線口下的IP報文綁定檢查功能。
ARP報文綁定檢查	開啟/關閉有線口下的動態ARP檢測功能。
端口PVID	指定有線口的PVID。
VLAN ID	指定有線口加入的VLAN的ID。
加入方式	指定有線口加入VLAN的方式，包括Tagged和Untagged兩種方式。
風暴抑制
廣播報文限速(包數)	指定有線口下允許通過的最大廣播報文流量。
單播報文限速(包數)	指定有線口下允許通過的最大未知單播報文流量。
組播報文限速(包數)	指定有線口下允許通過的最大組播報文流量。

6. 單擊“應用”，系統彈出“提示”對話框，單擊“確定”，完成配置。

• 修改模板
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > AP > 有線口配置模板”，進入“有線口配置模板列表”頁面，如圖1-226所示。
  2. 選擇需要修改的有線口配置模板名稱，單擊“修改”，進入“有線口配置模板”頁面。
  3. 修改有線口配置模板的各項參數。具體參數說明請參見表1-90。
  4. 單擊“應用”，系統彈出“提示”對話框，單擊“確定”，完成配置。
• 刪除模板
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > AP > 有線口配置模板”，進入“有線口配置模板列表”頁面，如圖1-226所示。
  2. 選擇需要刪除的模板名稱，單擊“刪除”，系統彈出“確認”對話框，單擊“確定”，完成配置。
• 清空模板
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > AP > 有線口配置模板”，進入“有線口配置模板列表”頁面，如圖1-226所示。
  2. 單擊“清空”，系統彈出“確認”對話框，單擊“確定”，完成配置。
• 展示模板引用關系
  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > AP > 有線口配置模板”，進入“有線口配置模板列表”頁面，如圖1-226所示。
  2. 選擇需要展示模板引用關系的模板名稱，單擊“展示模板引用關系”，系統會展示出引用了當前模板的對象的類型和名稱。
• 配置有線口配置模板引用的模板

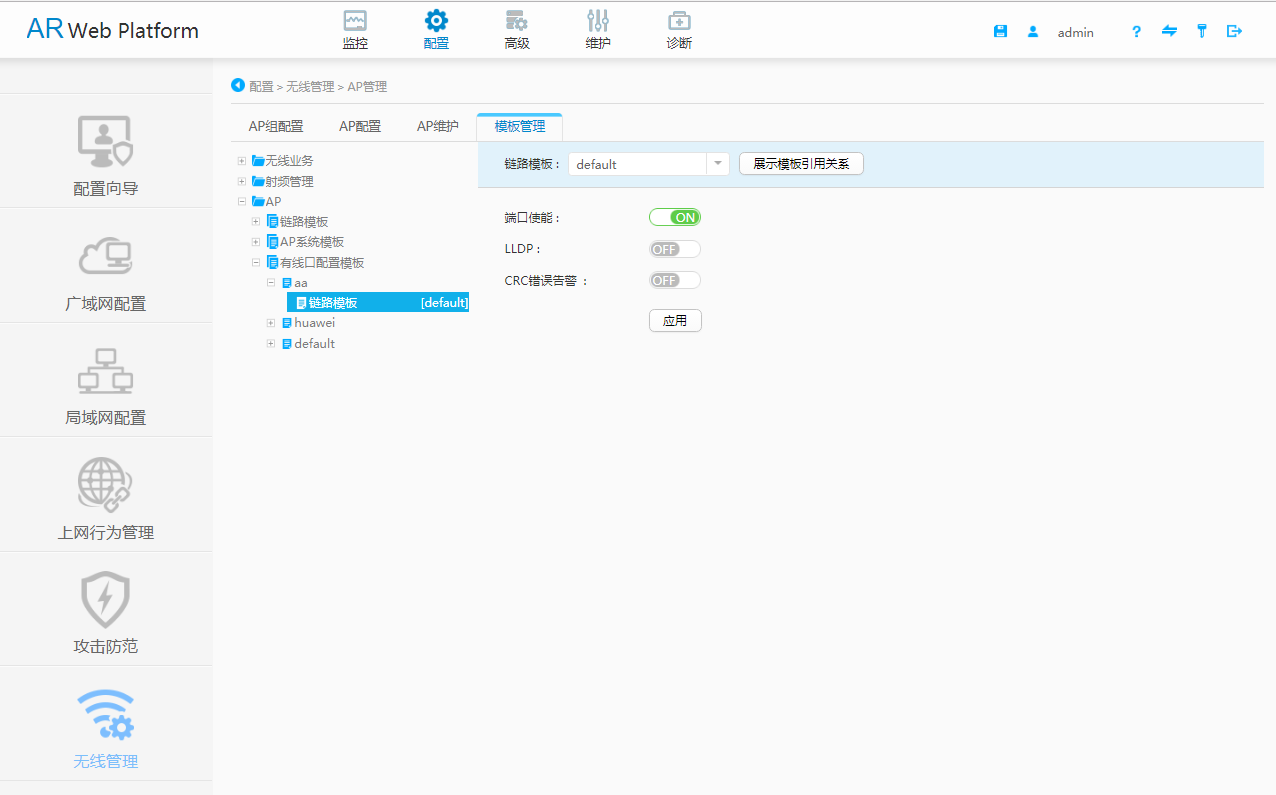

  1. 依次單擊“配置 > 無線管理 > AP管理 > 模板管理 > AP > 有線口配置模板”，進入“有線口配置模板列表”頁面，單擊菜單導航處“有線口配置模板”左側的，系統會展示出有線口配置模板的名稱，繼續單擊有線口配置模板名稱左側的，可以在菜單導航處查看有線口配置模板引用的其它模板名稱，如圖1-228所示。

2. 單擊有線口配置模板引用的任意一個模板，進入模板的配置頁面。通過單擊下拉框選擇模板名稱和配置模板的具體參數，來配置有線口配置模板引用的模板。具體模板參數解釋請參考對應模板的頁面解釋。
3. 單擊“應用”，系統彈出“提示”對話框，單擊“確定”，完成配置。
