磁力鎖的標準安裝方法

2013-08-16 09:29 作者：ly 瀏覽量：

磁力鎖的標準安裝方法

一．掛裝外開門的表面安裝方法：（參照圖一至圖八）

第一步：首先用螺絲刀打開蓋板，再用六角扳手打邊板，準備安裝 （見圖一）

第二步：拿出安裝模板，將紙板沿著虛線折疊按圖二所示方法把紙板放到所需裝鎖的位置,然后把需要打孔的地方做上記號后打孔.

第三步：A.繼鐵板的固定（參見圖三）將內六角螺絲插入繼鐵板中，把橡膠墊片置與繼鐵板和門之間，然后套在內六角螺絲上。將繼鐵板插入門上打的三個孔中，同時把圓頭壓花螺母從門的另一面插入，利用六角扳手將繼鐵板鎖在門上。
B．邊板的固定（參見圖三）把邊板用兩個螺絲固定在先前打孔的門框上（固定在邊板的長形孔中）。注意：不要將邊板鎖緊，讓其能前后能移動以利于安位置的修正。

C．修正邊板的位置使邊板與繼鐵板的位置合適，目的使鎖主體能與繼鐵板緊密的接觸。
D：固定鎖主體與邊板鎖緊邊板的螺絲后，再鎖上所有的沉頭螺絲，在適當的位置鉆孔以便接線。最后用六角扳手把鎖主體鎖在邊板上。(參見圖四)

第四步：按照說明書的指示接線。

第五步： 蓋上蓋板，把小鋁柱體塞進鎖主體參見圖五 的螺絲孔中。參見圖六

圖七與圖八所示為典型的外開門外掛式的安裝式樣

★ 安裝注意事項
在安裝繼鐵板的時候，不要把它鎖緊，讓其能輕微搖擺以利于和鎖主體自然的結合。

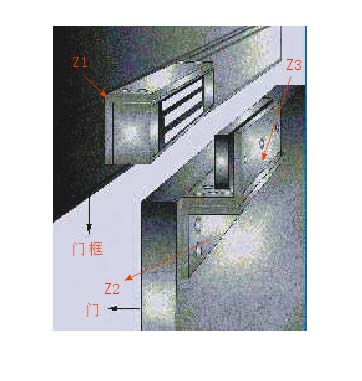

二、內開門的表面安裝 (Z型支架的安裝方法）解決外裝磁力鎖的內裝問題。

    內開門做表面安裝時需要有輔助配件來協助安裝，我們選用富有裝飾性的優質進口鋁材來制做這種安裝配件：Z型支架。每套 Z型支架含三塊鋁材配件,其中較長的一塊Z1是配給鎖主體使用;另外兩塊較短的 Z2、Z3配給繼鐵板用。Z2是安裝在門上的，邊上有五個沉孔，是用于固定在門上;Z3是用于固定繼鐵板的,邊上有三個孔,中心孔應與繼鐵板的中心孔對 齊.下面介紹安裝方法。

a. 先將Z型支架中的Z1支架放在裝鎖的位置上，用M5*25的自攻螺絲固定于門框或墻面上。

b．用六角扳手將鎖主體鎖在Z1支架上。

c. 對應于Z1支架的位置把Z2支架固定在門上。

d. 將繼鐵板插入Z3的三個孔中假固定,然后門關好，使磁鐵和繼鐵板緊密吻合，確定Z2、Z3 的銜接位置。（Z2與Z3的相對位置根據門的厚度可以調節）。

e. 將Z2、Z3鎖緊，然后將繼鐵板用M8*25內六角螺絲固定于Z3上（將螺絲、鐵板、墊圈、橡膠墊圈依次穿入）。

f. 如果是雙扇門，可以用兩個Z型支架

三、埋入式（內置式）安裝法：

內開門與外開門的埋入式安裝方法一致
對于木門來說，如果門擋邊的尺寸夠埋入鎖主體的話，安裝非常簡單，只需挖一個合適的槽，鎖埋進后鎖上螺絲即可，一般的施工人員見鎖就會安裝。鋁合金門的門框一般都是空心的，針對這一特點，我們經常使用內襯木塊法（請參考圖十、圖十一）：

    在門框里放入一塊大小合適的木頭作襯，再鎖螺絲。此種方法取材方便，安裝簡單。在實際安裝中大多采用這種方法。

                 圖十                               圖十一

★安裝注意事項
在做埋入式安裝時一定注意門擋邊的尺寸要稍大于所選鎖的尺寸。

四、玻璃門安裝法：

無框玻璃門的安裝方法
一般的鎖具很難安裝在玻璃門上，即使有些鎖可以安裝，但會影響整個門的美觀，而我們的電磁鎖配合獨巨匠心的安裝配件，可以輕松的安裝，而且美觀可。

1. 利用U型支架安裝磁力鎖在無框玻璃門上：

沒有包框的玻璃門需要有配件來輔助安裝。安裝方法與普通門的表面安裝方法基本雷同，只不過是在第三步安裝繼鐵板的時 候不同，安裝方法如圖九所示。 把U型槽連同橡膠緩沖墊及不銹鋼墊片（放在鎖螺絲的一邊）套在玻璃門上,用無頭內六角螺絲鎖在玻璃門上,然后把繼鐵板固定在U型槽上。

保養：
磁力門鎖的保養與其他鎖類相比比較簡單，只要保持繼鐵板和鎖主體表面無雜質就可，所以請定期用非蝕性的清潔劑擦拭其表面。
