網絡運維|網絡協議UDP Helper的詳解
大家好，我是一枚從事IT外包的網絡運維工程師，今天跟大家分享一個日常網絡運維一個很重要的網絡協議UDP，下面是關于UDP Helper的簡單介紹。UDP Helper的產生背景
網絡中的主機有時需要向服務器發送UDP廣播報文，用以獲取網絡配置或解析網絡主機名等。但是，如果主機和服務器不在同一個廣播域時，無法利用UDP廣播報文進行通信，主機就無法從服務器獲取所需要的信息。為解決上述問題，路由器提供了UDP Helper功能。通過該功能可以對目的端口為指定端口的UDP廣播報文進行中繼轉發，將廣播報文轉換為單播報文發送給指定的目的服務器。

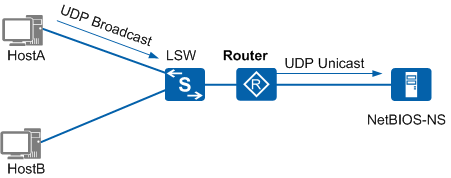

如圖6，主機HostA通過NetBIOS-NS（NetBIOS Name Service）的解析，用主機名訪問主機HostB。因為NetBIOS-NS和HostA不在同一廣播域，所以HostA發送的目的端口為137的UDP廣播報文無法到達NetBIOS-NS。在Router上使能UDP Helper功能后，對目的端口為137的UDP廣播報文單播轉發給NetBIOS-NS，完成HostA的解析請求，使HostA可以使用HostB的主機名訪問HostB。
圖6 UDP Helper中繼轉發廣播報文
UDP Helper轉發的報文
路由器收到的報文必須具備以下所有條件才能夠通過UDP Helper功能被轉發：· 報文的目的MAC必須為廣播MAC（ffff-ffff-ffff）。
· 報文的目的IP必須為全1的廣播IP（255.255.255.255）或子網廣播IP（如：192.168.255.255）。
· 報文的TTL（Time to Live）要大于1。
· 報文必須是UDP協議報文。
· 報文的UDP目的端口必須是通過配置指定的UDP端口號。
UDP Helper支持的端口

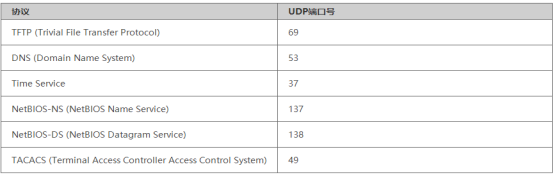

路由器在使能UDP Helper功能后，默認對目的端口為指定的6個端口的UDP廣播報文進行中繼轉發，目的端口為其他UDP端口的必須要在使能UDP Helper功能后手動配置。路由器最多可以配置16個目的UDP端口號（包括使能UDP Helper功能后默認配置的6個UDP端口號）。圖7 UDP Helper使能后默認對廣播報文中繼轉發的UDP端口列表
配置UDP Helper
配置UDP Helper可以對目的端口為指定端口的UDP廣播報文進行中繼轉發。前置任務
在配置UDP Helper功能之前，需完成以下任務：· 配置路由器到目的服務器的路由信息，保證路由器到目的服務器的路由可達。
操作步驟
1. 執行命令system-view，進入系統視圖。2. 執行命令udp-helper enable，使能UDP Helper功能。
3. （可選）執行命令udp-helper port { port-number | dns | netbios-ds | netbios-ns | tacacs | tftp | time }，配置需要中繼轉發的UDP端口。
目前支持UDP Helper功能的接口有VLANIF接口和三層以太網接口及其子接口。
5. 執行命令udp-helper server ip-address，配置UDP Helper中繼轉發的目的服務器。
檢查配置結果
執行命令display udp-helper port，查看當前設備上已經配置的需要中繼轉發的UDP端口號信息。以上文章由北京艾銻無限科技發展有限公司整理
